CHARAKTERYSTYKA
Łatwy w utrzymaniu

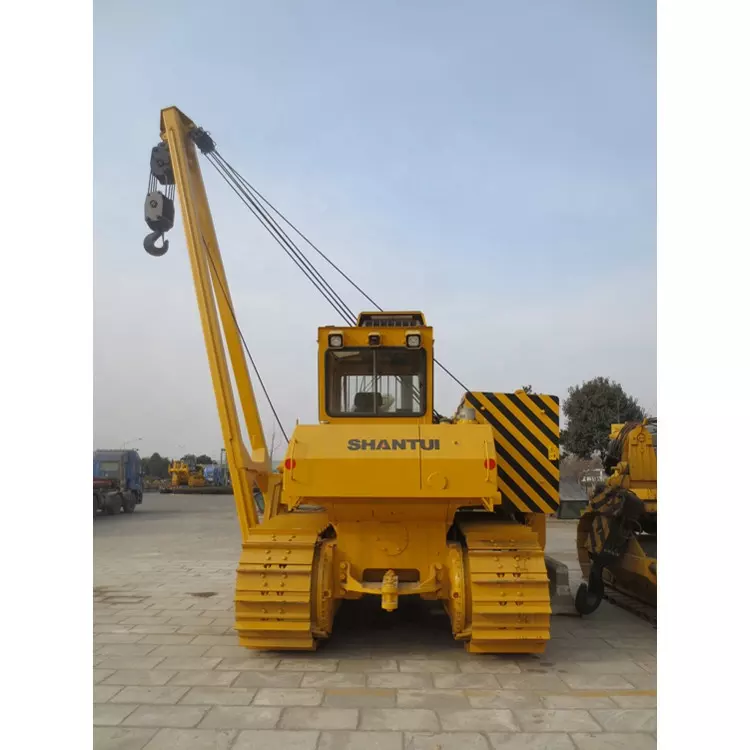

Części konstrukcyjne 70 Ton Pipelayer SP70Y dziedziczą doskonałą i stabilną jakość dojrzałych produktów SHANTUI.
Wiązka przewodów jest rozgałęziona z bezszwowych rur falistych i boczników, o wysokim stopniu ochrony.
Podstawowe części elektryczne i hydrauliczne to produkty importowane o stabilnej i niezawodnej jakości oraz wysokiej niezawodności.
Wydajność operacyjna
Sterowanie urządzeniem roboczym składa się ze sterowania zmienną amplitudą, sterowania wyciągiem i sterowania przeciwwagą. Hydrauliczny zawór odwracający jest sterowany za pomocą redukującego ciśnienie zaworu sterującego, który jest prosty w obsłudze, elastyczny i pracochłonny, ma dobrą wydajność dostrajania i jest łatwy do zainstalowania na korpusie 70 Ton Pipelayer SP70Y.
Hak i wysięgnik są sterowane za pomocą joysticka, a przeciwwaga jest sterowana za pomocą oddzielnego joysticka, który jest wygodny i szybki w obsłudze w różnych warunkach pracy, zapewnia dobrą wydajność impulsowania, spełnia wymagania użytkowników dotyczące dokładności i poprawia wydajność pracy.
Silnik hydrauliczny wciągarki hakowej i wysięgnikowej ma wyjątkowo wysoką wydajność objętościową, a doskonały zawór równoważący eliminuje wtórny poślizg wciągarki i drgania pustego haka. Ponadto sprzęgło w wciągarce zaczepu realizuje funkcję swobodnego haka.
Praca adaptacyjna
Podwozie 70 Ton Pipelayer SP70Y charakteryzuje się dobrą stabilnością, niskim średnim zużyciem paliwa i wysoką oszczędnością.
Wysięgnik ma szeroki zakres roboczy, a hak szybko się podnosi.
Duża nośność, duży ciężar podnoszenia i wysoka wydajność pracy.
Hak, wysięgnik i przeciwwaga mogą realizować bezstopniową regulację prędkości i połączony ruch.
Zarówno hak, jak i wciągarka wysięgnika wykorzystują trzystopniowe przekładnie planetarne do zwalniania i zwiększania momentu obrotowego, z wysokim współczynnikiem bezpieczeństwa i wysoką sprawnością mechaniczną.
Maszyna jest wyposażona w system ogranicznika momentu obrotowego, który monitoruje stan pracy w czasie rzeczywistym, aby zapewnić bezpieczne podnoszenie.
Systemy zasilania
Silnik buldożera Chongqing Cummins zainstalowany w 70 Ton Pipelayer SP70Y wykorzystuje wysokowydajną pompę wtryskową paliwa, która charakteryzuje się wysoką wydajnością, dojrzałą i stabilną jakością, wysoką własnością społeczną, dużą wszechstronnością komponentów i niskimi kosztami konserwacji.
Produkt | 70 ton układarka do rur SP70Y |
Parametry wydajności | |
Masa eksploatacyjna (kg) | 47500 |
Maksymalny udźwig （T) | 70 |
Moc znamionowa silnika (kw/KM) | 257 |
Minimalny promień skrętu (mm) | 3950 |
Nacisk na podłoże (Mpa) | 0.086 |
Silnik | |
Model silnika | NTA855-C360S10 |
Liczba cylindrów × średnica cylindra × skok (mm × mm) | 6-139.7x152.4 |
Moc znamionowa/prędkość znamionowa (kw/rpm) | 257/2000 |
Maksymalny moment obrotowy (Nm/obr/min) | 1509/1400 |
Wymiary gabarytowe maszyny | |
Długość (mm) | 5560 |
Szerokość (mm) | 3940 |
Wysokość (mm) | 3395 |
Osiągi jazdy | |
Bieg do przodu 1/bieg wsteczny 1 (km/h) | 0-3.7/0-4.5 |
Bieg do przodu 2/bieg wsteczny 2 (km/h) | 0-6.8/0-8.2 |
Bieg do przodu 3/bieg wsteczny 3 (km/h) | 0-11.5/0-13.5 |
System podróżny | |
Hydrauliczny konwerter momentu obrotowego | Trzyelementowe jednostopniowe i jednofazowe |
Przenoszenie | Przekładnia planetarna, sprzęgło wielopłytkowe i typ hydrauliczny z wymuszonym smarowaniem |
Napęd główny | Spiralne koło zębate stożkowe, jednostopniowe hamowanie i smarowanie rozbryzgowe |
Sprzęgło kierownicy | Typ mokry, sprężynowy wielopłytkowy, zwalniany hydraulicznie i sterowany hydraulicznie ręcznie |
Hamulec kierownicy | Typ mokry, pływający z paskiem i wspomagany hydraulicznie |
Napęd końcowy | Dwustopniowy prosty reduktor biegów i smarowanie rozbryzgowe |
System podwozia | |
Tryb zawieszenia | Sztywna konstrukcja belki poprzecznej |
Odległość od środka toru (mm) | 2380 |
Szerokość nakładek gąsienic (mm) | 760 |
Długość podłoża (mm) | 3620 |
Liczba nakładek gąsienic (jednostronne/szt.) | 45 |
Podziałka łańcucha (mm) | 228 |
Liczba rolek nośnych (jednostronne) | 2 |
Liczba rolek gąsienic (jednostronne) | 9 |
Roboczy układ hydrauliczny | |
Pompa robocza | Pompa zębata o stałej wydajności, z maksymalną wydajnością przy 201,5 ml/r |
Pompa pilotowa | Pompa zębata o stałej wydajności, z maksymalną wydajnością przy 10ml/r |
Zawór operacyjny | Proporcjonalny zawór wielodrogowy |
Otwór cylindra przeciwwagi (mm) | φ125 |
Pojemność baku | |
Zbiornik paliwa (L) | 550 |
Roboczy zbiornik oleju hydraulicznego (L) | 400 |
Urządzenie robocze | |
Maksymalna wysokość podnoszenia (mm) | 6550 |
Prędkość podnoszenia haka m/min | 0-6.5 |
Długość wysięgnika (m) | 7.3 (opcjonalnie 9.0) |
